差压变送器
差压变送器


差压变送器用途

          差压变送器可以将微小差压转换成4～20mA.DC信号，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。

通用技术性能和参数

输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)

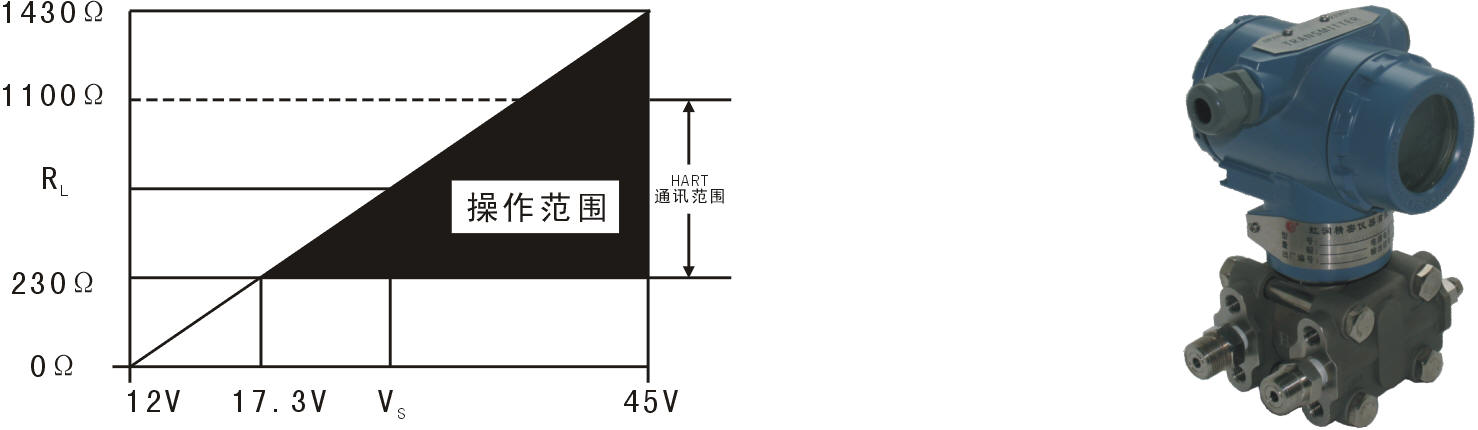

负载特性：




量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在0.1至16秒之间任意可调。
启动时间：<2秒，不需预热
差压变送器工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%zui大量程限值，对于4MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）

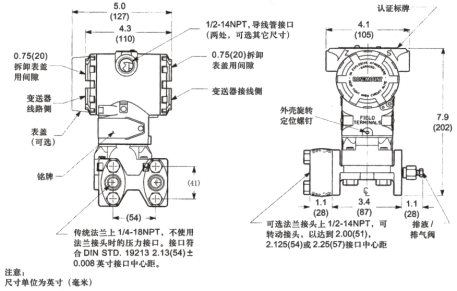

典型差压变送器外形尺寸



安装形式

变送器的安装方式有三类：一是借助于多种结构的安装支架（图A～C ），独立安装于测量对象之外，适用于DP、HP、DR、DP 、GP和AP型；

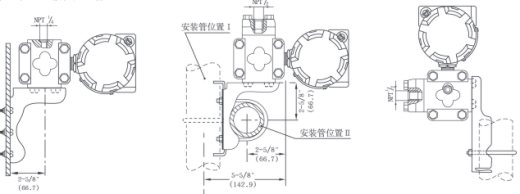

                                                                                                A.板装弯支架.订货代号B2                 B.管装弯支架.订货代号B1                C.管装平支架.订货代号B3


引压连接方式

引压形式
压力容室螺孔引入
椭圆接头螺孔引入
一体化安装平衡阀引入
特征
引压管直接与压力容室的螺孔
NPT联接
引压管通过椭圆接头上的螺孔
NPT与压力容室联接
引压管通过与其焊接的球形接
头，与平衡阀及压力容室联接
图例
适用范围
压力变送器
压力变送器或差压变送器
差压变送器


选件类型
代号
名 称
示 意 图
说 明
引压附件
不注
椭圆接头
_____
引压孔为椭圆接头内螺纹NPT
C1
NPT 外
螺纹接头
一端与椭圆接头内螺纹孔相连，另一端与引压管φ13相焊接。
C2
M20×1.5
丁字接头
一端压紧在变送器的压力容室或三阀组上，另一端与引压管φ13相焊接。
C3
NPT 外
螺纹接头
一端拧入变送器压力容室的内螺纹孔内，另一端与引压管φ13相焊接。
接触介质O形环
不注
氟橡胶
在浓酸、强氧化酸、有机溶液中较
稳定，不能用于氨类介质。
W2
丁腈橡胶
具有良好的耐油性和耐寒性。
W3
乙烯-丙烯
橡胶
有良好的耐臭氧性。耐气候性，不宜用于汽油或变压器油中。
W4
氯丁橡胶
抗臭氧和耐油性好，耐中强酸和氨类物质。
输入/输出
特 性
不注
正向特性
输出电流与输入压力成正比。
V1
反向特性
1.对DP、HP或DR用户可先通过正向特性调准量程，再采用负迁移将无压力输入时的电流调为20mA，然后把被测压力接到低压侧即可实现。
2.对GP须通过制造厂专门装配和调试来实现。
防 爆
I
本安型
____
防爆标志ExiaⅡCT5
表面处理
K1
脱脂处理
____
脱脂后干燥处理
K2
用惰性液灌充元件，并经脱脂处理。
