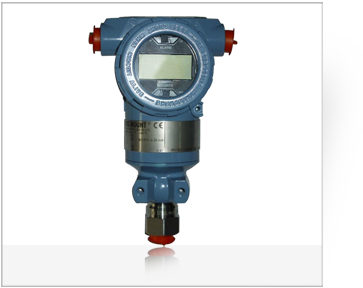

罗斯蒙特3051TA正压力变送器

3051TA正压力变送器工作原理：

3051TA正压力变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的zui大位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

3051TA正压力变送器特点：

完整的变送器系列

测量范围：0-0.5inH2O至6000psig

结构小巧、坚固、抗震

模块化结构

阻尼可调

多种选项，令应用灵活

智能，模拟或低功耗电路

电气连接及安装：配有多种过程连接器和安装法兰。

技术参数：

正压力：校验量程从0.3至10000psi

表压：校验量程从0.3至10000psi

不锈钢与哈氏合金CR过程隔离膜片

单隔离膜片设计

灌充液：硅油与惰性油

可选DIN与Autoclave相配的过程连接

性能优异：精度0.075%

型号

变送器类型

3051TG
3051TA

表压变送器
正压力变送器

代码

压力范围
3051TG	3051TA

1
2
3
4
5

0-0.3至0-30psig（0-2至0-207kPa）
0-1.5至0-150psig（0-10至0-1034kPa）
0-8至0-800psig（0-55至0-5516kPa）
0-40至0-4,000psig（0-276至0-27579kPa）
0-2,000至0-10,000psig（0-13800至0-68900kPa）

代码

输出

A
M（1）

4-20mA，带有基于HART协议的数字信号
低功耗，1-5Vdc，带有基于HART协议的数字信号（0.8-3.2Vdc输出，用选项代码C2）

代码

过程连接型式

2A
2B
2C
2F

1/4-18NPT阴螺纹
1/2-14NPT阴螺纹
G1/2AA DIN 16288阳螺纹（仅限量程1-4，SST）
锥形和螺纹式，适用于F-250-C型蒸压器Autoclave（包括压盖与筛，仅限量程5,SST）

代码

隔离膜片

过程连接液件材料

2（2）
3（3）

316L SST
316L SST

哈氏合金C-276
哈氏合金C-276

代码

灌充液

1
2

硅油
惰性液（Fluorinert FC-43）

代码

外壳材料

导线管入口尺寸

A
B
C
D
J
K
L

铝，聚氨酯涂层
铝，聚氨酯涂层
铝，聚氨酯涂层
铝，聚氨酯涂层
SST
SST
SST

1/2-14NPT
M20×1.5（CM20）
PG13.5
G1/2
1/2-14NPT
M20×1.5（CM20）
PG13.5

代码	选项
B4 E5 I5 K5 I1（3） N1（3） C6 E8 Q4 Q8（4） J1（5） J3（5） M5 M6 T1 C1 C2 C4（6） P1 P2 V5	安装支架 2英寸管道安装或面板安装支架，全部SST 危险场所认证厂家互检（FM）隔爆认证厂家互检（FM）非易燃与本质安全联合认证厂家互检（FM）隔爆与本质安全认证 BASEEFA/CENELEC本质安全认证 BASEEFA N类认证加拿大标准协会（CSA）隔爆与本质安全认证（要求zui大电压42.4Vdc） CESI/CENELEC隔爆认证其它选项校验数据材料可跟踪性证书，符合EN10204 3.1B 只有本机零点调整无本机零点或量程调整液晶表头，用于铝制外壳（仅限外壳代码A，B，C，D）液晶表头，用于SST外壳（仅限外壳代码J，K，L）耐瞬变电压保护端子块定制软件组态（随合同完成CDS00806-0100-4001） 0.8-3.2Vdc输出，带有基于HART协议的数字信号（仅限输出代码M）模拟输出级符合NAMUR推荐NE43，1994年1月18日静压测试清洗，用于特殊应用场合接地螺钉组件
典型型号：3051TG　5　A　2A　2　1　A　B4

(1)不适用于危险场所认证选项代码I1和N1。

(2)符合NACE MR 01-75推荐材料。

(3)不适用于低功耗选项代码M。

(4)仅适用于3051T过程连接。

(5)本机零点与量程调整为标准型，除非特别指定选项代码J1和J3。

(6)在工厂中预设置为符合NAMUR的操作，不能在现场改变为标准操作。
