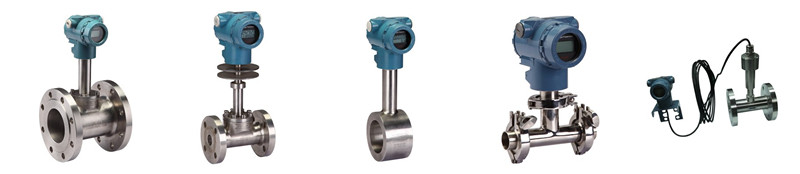

法兰式靶式流量计

典型应用
煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类： 过热蒸汽、饱和蒸汽
产品特点
·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压
·仪表内设自检程序，故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用可靠
·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择，如选择在线插入式，安装费用低
·具有一体化温度、压力补偿，直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量常温工况下的气体、液体流量
·计量准确，精度可达到0.2%
·重复性好，一般为0.05～0.08%，测量快速
·压力损失小，仅为标准孔板的1/2△P左右
·抗干扰，抗杂质能力特强
·可根据实际需要更换阻流件（靶片）而改变流量范围
·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图
·安装简单方便，易维护
·多种输出形式，能远传各种参数
·抗震动性强，一定范围内可测脉动流



原理及特性
1、结构
智能靶式流量计主要由测量管（外壳）、传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，须选用相适应的传感器，因此，用户提供准确的计量对象及参数，厂家选用合适的传感器是产品能否计量准确的关键。
2、工作原理
当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ·V2/2
式中：F——阻流件所受的作用力（kg）
         Cd——物体阻力系数
          A——阻流件对测量管轴向投影面积（mm2）
          ρ——工况下介质密度（kg/m3）
          V——介质在测量管中的平均流速（m/s）
阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：
V=KF
式中：V——传感器输出的电压（mV）,        K——比例常数，
F——阻流件（靶）所受的作用力（kg）
由此，此电压信号经前置放大、AD转换及计算机处理后，即可获得相应的瞬时流量和累积总量。


主要技术参数表
被测介质 液体；气体；蒸汽
公称直径 法兰式15～500mm 夹装式15～500mm 插入式65～5000mm
公称压力 0.6～42MPa 0.6～42MPa 0.6～42MPa
介质温度 -200℃～+350℃
精确度 ±0.2% ±0.5% ±1.0% ±1.0%
范围度 1：5（液体） 1：10（液体、气体） 1：30（液体、气体） 1：12（蒸汽）
补偿形式 温度补偿；压力补偿
重复性 0.05%～0.08%
供电电源 机内自备锂电池（3.6V）；外供电源24VDC
输出形式 现场显示；4～20mA,二线制；脉冲0～5V；RS485/RS232；HART
测量管材料 碳钢；不锈钢；亦可按用户要求协商提供
防爆标志 本安型（ExiaⅡCT4）隔爆型（ExdⅡCT4）
防护等级 IP65;IP67
法兰规格 流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。

流量计测量范围选择（超出流量范围的可以订做）

公称口径DN(mm) 流量计测量范围(m3 /h) 靶径比范围 zui大压降（kPa）
15 0.1～3 0.8～0.5 75.53
20 0.17～5 0.8～0.5 55.12
25 0.3～9 0.8～0.4 34.45
32 0.5～14 0.8～0.3 24.12
40 1.0～24 0.8～0.3 17.23
50 1.5～40 0.8～0.3 6.89
65 2.5～60 0.7～0.35 5.51
80 3.5～90 0.7～0.35 4.31
100 5～140 0.7～0.3 2.76
125 6～200 0.7～0.3 2.07
150 10～300 0.6～0.25 1.38
200 18～560 0.6～0.25 0.89
250 25～800 0.5～0.25 0.56
300 40～1200 0.5～0.2 0.35
350 50～1500 0.5～0.2 0.01
400 65～2000 0.5～0.2 0.07
450 90～2600 0.4～0.2 0.06
500 110～3300 0.4～0.2 0.05
550 140～4100 0.35～0.2 0.04
600 170～5000 0.3～0.15 0.03
700 230～6800 0.3～0.15 0.011
800 300～9000 0.3～0.15 0.0083
900 370～11000 0.3～0.15 0.0062
1000 470～14000 0.2～0.1 0.0055
1100 560～16000 0.2～0.1 0.0041
1200 670～20000 0.2～0.1 0.0034
1300 780～23000 0.2～0.1 0.0028
1400 900～27000 0.2～0.1 0.0018
1500 1050～31000 0.2～0.1 0.0016
1600 1200～32500 0.2～0.1 0.0014
1700 1350～36500 0.2～0.1 0.0012
1800 1510～40800 0.2～0.1 0.0011
1900 1680～45500 0.2～0.1 0.0010
2000 1850～50000 0.2～0.1 0.0009
2100 1980～55800 0.2～0.1 0.0008
