威力巴流量计
一、产品概述

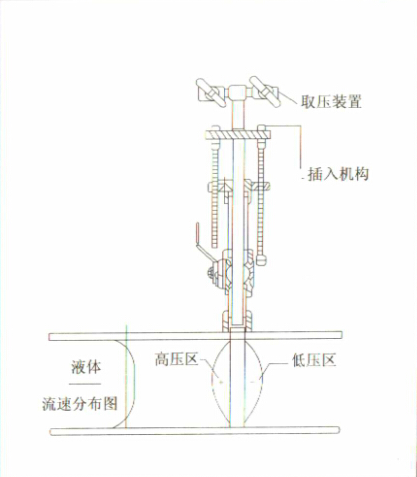

LT-HLV威力巴流量计是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速,其精度达到± 1.0,重复性达± 0.1。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号。威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴流量传感器,当流体流过传感器时,在其前部迎流方向产生一个高压分布区,在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对一般为三对取压孔,分别测量流体的全压力包括静压力和平均速度压力Pl和静压力P2。将P1 和 P2 分别引入差压变送器,测量出差压△P=P1-P2,△P反映流体平均速度的大小,以此可推算出流体的流量。
二、主要用途
威力巴流量计的使用范围及其广泛,它大量用于各种气体、液体和蒸汽的测量,以下为典型应用介质。
气体/液体/蒸汽
天然气/冷却水/饱和蒸汽
压缩空气/锅炉水/过热蒸汽
燃气/除盐水
气体碳氢化合物/液体碳氢化合物
热空气/低温液体
发生炉气体/导热液体
三、产品特点
子弹头截面形状的探头能产生压力分布,能避免信号渗漏,提高探头结构强度,保持长期高精度。威力巴流量探头以其防堵设计,使均速管流量探头的防堵水平达到了一定的高度。威力巴流量计的低压孔实现本质防堵一般情况下,灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。威力巴流量计的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。
四、主要技术指标
测量精度:± 1 重复精度:± 0.1
适用压力:0~40MPa 适用温度:- 180℃~+ 550℃
测量上限:取决于探头强度测量下限:取决于测量zui小差压要求
量 程 比:大于10∶1
适用管径:38mm~9,000mm 圆管、方管
适用介质:满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
五、产品选型表
项 目
|
代 码
|
说 明
|
LT-LGB
|
|
匀速管流量计
|
传感器类型
|
W
|
|
威力巴流量传感器
|
A
|
|
阿牛巴流量传感器
|
D
|
|
德尔塔巴流量传感器
|
介质类型
|
Y
|
|
液体
|
Q
|
|
气体
|
Z
|
|
蒸汽
|
流体温度
|
|
2
|
|
<200℃
|
5
|
|
<500℃
|
流体压力
|
|
1
|
|
≤1.6MPA
|
2
|
|
≤4.0MPA
|
3
|
|
≤6.3MPA
|
4
|
|
≤10.0MPA
|
5
|
|
≤25.0MPA
|
精度
|
|
1
|
|
1.0级
|
2
|
|
1.5级
|
3
|
|
2.5级
|
连接方式
|
|
1
|
|
螺纹连接
|
2
|
|
法兰连接
|
口径
|
|
DN
|
用数字表示(公称通径)
|
附件(选配)
|
|
F
|
带可拆卸安装球阀
|
|
J
|
带截止阀
|
|
L
|
带冷凝管
|
|
S
|
带三阀组
|
|
CB
|
差压变送器
|
|
XJ
|
流量积算仪
|
|
BC
|
温压补偿带温度与压力传感器
|

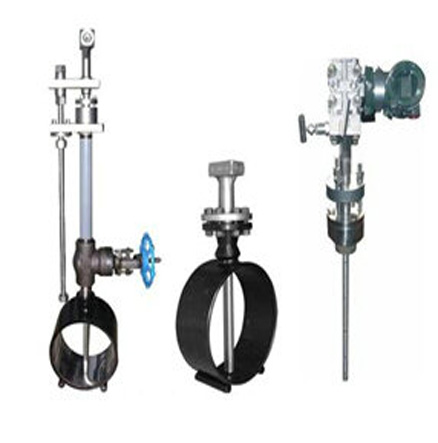

六、效果图
