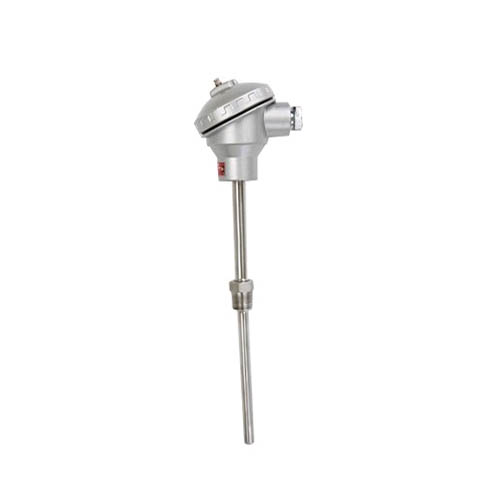

热电阻
、
应用
   热电阻通常和显示仪表、记录仪表等配套使用。直接测量过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
特点
 ●进口薄膜电阻元件，性能可靠稳定；
●压簧式感温元件，抗振性能好；
●度高；
●机械强度高，耐压性能好
 工作原理

       热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数
○产品执行标准
IEC751
JB／T8622－1997
JB／T8623－1997
○常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
○测温范围及允差
型号 分度号 测温范围℃ 精度等级 允许偏差
WZP Pt100 -200～+500 A级 ±(0.15+0.002|t|)
WZC Cu50   B级 ±(0.30+0.005|t|)
  Cu100 -50～+100 - ±(0.30+0.006|t|)

注：t为感温元件实测温度正值。
○接线盒形式

                 防水式                                                                                     防喷式
注：电气出口M未特殊指明，一律视为M20×1.5。
型号命名方法
W 温度仪表

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 		Z 热电阻

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  		感温元件材料 分度号
P
C 		铂 Pt100
铜 Cu50
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  		铂电阻元件
无
2 		单支
双支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  		  安装固定形式
1
2
3
4
5
6
  		无固定装置
固定螺纹
活动法兰
固定法兰
活络管接头式
固定螺纹锥形式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 		接线盒形式
2
3 		防喷式
防水式
|
|
|
|
|
|
|
|
|
|
|
| 		保护管直径
0
1 		Φ16
Φ12
|
|
|
|
|
|
|
|
| 		工作端形式
G 变截面

|
|
|
|
|
|
|
W Z P 2 —— 2 2 0 G 典型型号示例

选型须知
1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：热电阻，Pt100型，A级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WZP-220，Pt100热电阻，L×I=450×300，I级，保护管316L，螺纹 M27×2。
热电阻（适用于铠装和隔爆热电偶）
序号 形式 保护管材质 公称压力 热响应时间 备注
1 无固定 1Cr18Ni9Ti 常压 ＜90S 保护管外径为Φ16、Φ12两种具体要求双方协商而定
2 固定螺纹 ≤10MPa
3 活动法兰 常压
4 固定法兰 ≤2.5MPa
5 活络管接头式 常压
6 固定螺纹锥形式 ≤30MPa
7 直形管接头式 常压
8 固定螺纹管接头式
9 活动螺纹管接头式

固定装置类型 插入深度L （mm） 备注
150 200 250 300 400 500 750 1000 1500 2000
无固定








保护管总长
L=l+150
特殊插入深
度及其保护
管材质可按
协议定货
固定螺纹
活动法兰
固定法兰
活络管接头式
固定螺纹锥形式
直形管接头式
固定螺纹管接头式
活动螺纹管接头式
保护管材质及选用
材质 使用温度 特点及用途
1Cr18Ni9Ti -200～800 具有高温耐蚀性，通常作为一般热钢使用
304 -200～800 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316 -200～750 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
316L -200～750 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
310S -200～1000 具有高温抗氧化性，耐腐蚀型通常作为热钢使用
GH3030 0～1100 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用
